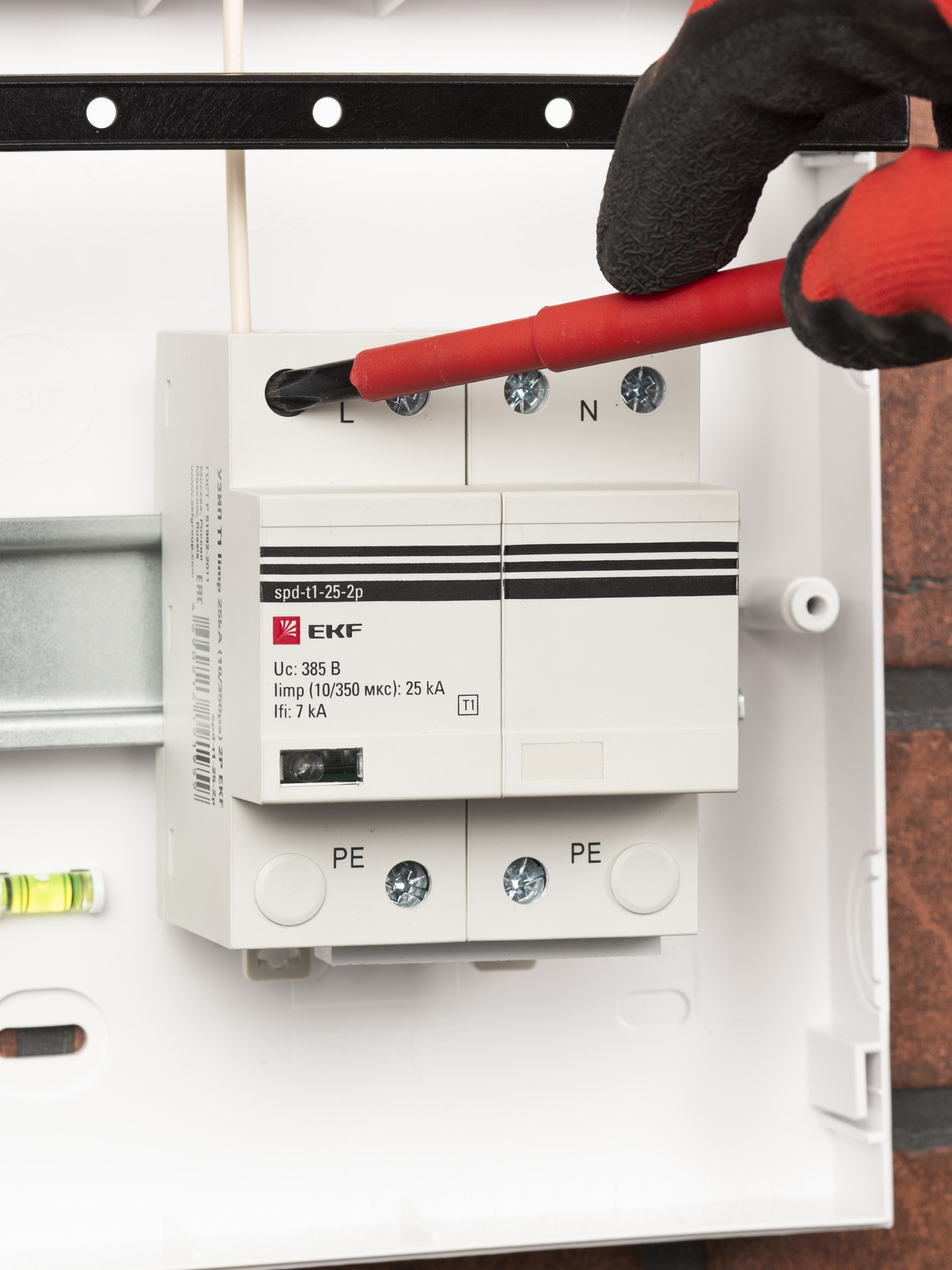

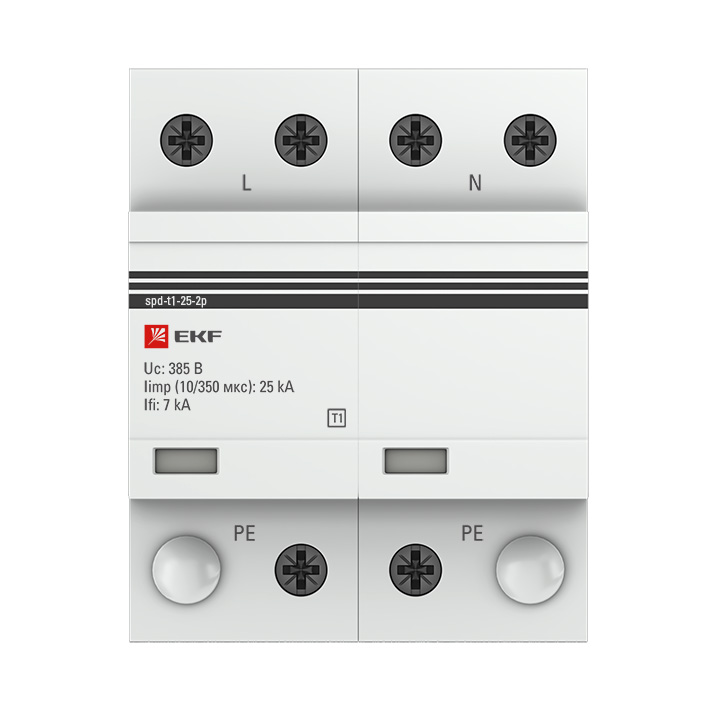

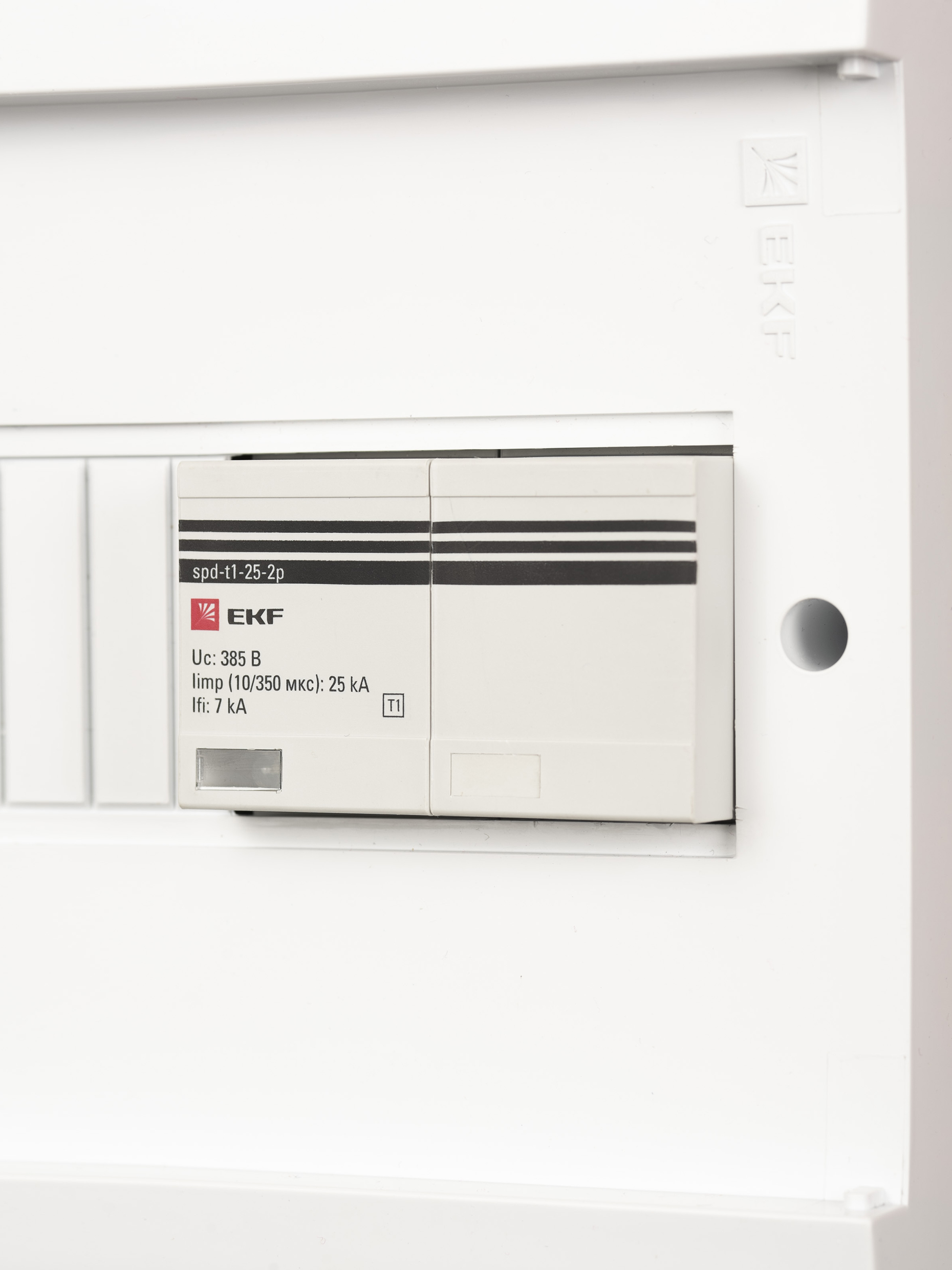

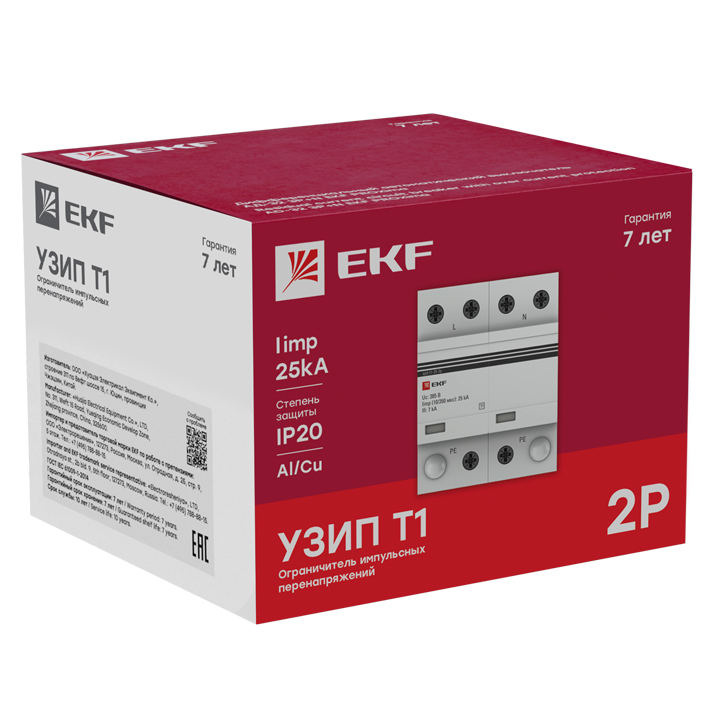

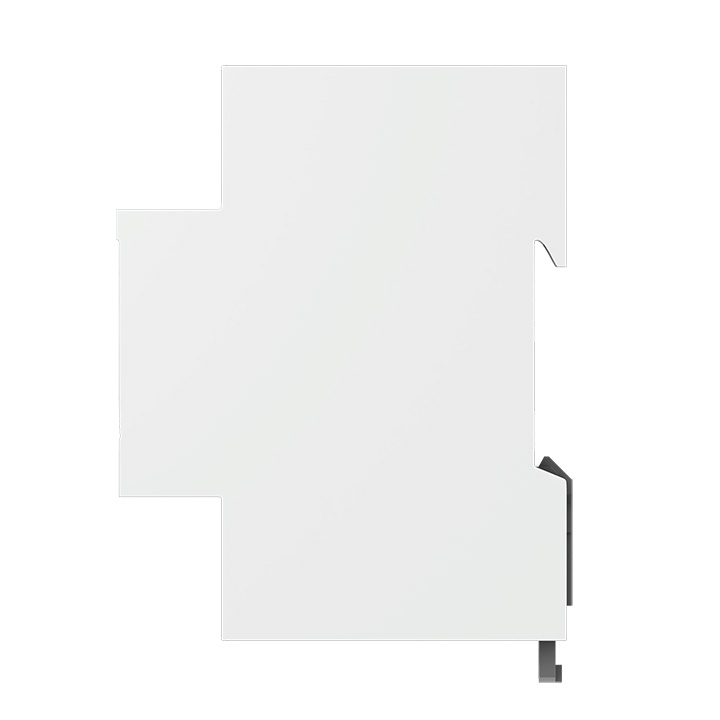

Устройство защиты от импульсных перенапряжений УЗИП Тип 1 Iimp 2Р 25кА 10/350?s EKF
Категория товара: УЗИП для систем электроснабжения
Арт.: spd-t1-25-2p
Код: 00-00280715
Бренд: EKF
Серия: PROxima
Гарантия: 84 месяца
6 181.86 руб./шт
Под заказ
Под заказ
Вид:
УЗИП для систем электроснабжения
Способ монтажа:
DIN-рейка (с Ω-профилем) 35 мм
Конструктивный размер (габарит):
4 модуля
Количество проводников (без заземления):
2
Поперечн. сечение жесткого проводника (одно-/многопроволочного):
25...25
Уровень защиты по напряжению L-PE/N-PE:
2
Степень защиты (IP):
IP20
Номин. напряжение перемен. тока (AC):
230
Конфигурация системы IT:
Нет
Макс. длительное напряжение перемен. тока АС:
385
Конфигурация системы TN:
Нет
Уровень защиты по напряжению:
2
Конфигурация системы TN-C:
Да
Сигнал на устройстве:
Оптический
Конфигурация системы TN-C-S:
Да
Конфигурация системы TN-S:
Да
Конфигурация системы TT:
Да
Другая конфигурация системы:
Нет
Максимальный импульсный ток разряда (8/20):
100
Макс. сечение жесткого проводника (одно-/многожильного):
35
Уровень защиты по напряжению L-N:
2
Макс. сечение гибкого проводника (тонкопроволочного):
35
С контактом дистанционной сигнализации:
Нет
Номин. сброс импульсного тока (8/20):
25
Уровень защиты по напряжению N-PE:
2
Тип (исполнение) полюсов:
2
Встроенный резервный предохранитель:
Нет
Тип категории 2:
Нет
Описание
УЗИП Тип 1 (класс 1) применяются для защиты от больших импульсных перенапряжений (удар молнии, мощный бросок напряжения в режиме КЗ). Устанавливаются в местах возможного прямого попадания молнии в ВЛ электропитания или в качестве 1-ой ступени защиты в системе внешней молниезащиты объекта. Испытание и нормирование УЗИП класса I осуществляется импульсным током Iimp – 10/350 мкс, номинальным разрядным током In – 8/20 мкс, импульсным напряжением – 1,2/50 мкс. Устанавливаются УЗИП класса 1 к примеру, в щит учета на опоре, снаружи дома (до счетчика), в главном распределительном щите объекта (ГРЩ) или во вводном-распределительном устройстве (ВРУ).
Характеристики
Вид | УЗИП для систем электроснабжения |
Способ монтажа | DIN-рейка (с Ω-профилем) 35 мм |
Конструктивный размер (габарит) | 4 модуля |
Количество проводников (без заземления) | 2 |
Поперечн. сечение жесткого проводника (одно-/многопроволочного) | 25...25 |
Уровень защиты по напряжению L-PE/N-PE | 2 |
Степень защиты (IP) | IP20 |
Номин. напряжение перемен. тока (AC) | 230 |
Конфигурация системы IT | Нет |
Макс. длительное напряжение перемен. тока АС | 385 |
Конфигурация системы TN | Нет |
Уровень защиты по напряжению | 2 |
Конфигурация системы TN-C | Да |
Сигнал на устройстве | Оптический |
Конфигурация системы TN-C-S | Да |
Конфигурация системы TN-S | Да |
Конфигурация системы TT | Да |
Другая конфигурация системы | Нет |
Максимальный импульсный ток разряда (8/20) | 100 |
Макс. сечение жесткого проводника (одно-/многожильного) | 35 |
Уровень защиты по напряжению L-N | 2 |
Макс. сечение гибкого проводника (тонкопроволочного) | 35 |
С контактом дистанционной сигнализации | Нет |
Номин. сброс импульсного тока (8/20) | 25 |
Уровень защиты по напряжению N-PE | 2 |
Тип (исполнение) полюсов | 2 |
Встроенный резервный предохранитель | Нет |
Тип категории 2 | Нет |
